F(s) = 5(s+0.5)/[(s+2)(s+5)].
Si definisce allora prima un vettore di coefficienti del numeratore, in cui vengono riportati i coefficienti del polinomio a numeratore a partire da quello di grado massimo:
num = 5*[1 0.5];
poi quelli del denominatore:
den = conv([1 2],[1 5]);
dove la funzione conv equivale al prodotto di due polinomi, in questo caso (s+2), che ha coefficienti [1 2], e (s+5), che ha per coefficienti [1 5]. Dopodiché si può definire F(s) con il comando
F = tf(num,den)
che, riportato senza punto e virgola, permette di vedere il valore della F assegnata e di controllarne la correttezza:
F =
5 s + 2.5
------------------
s^2 + 7 s + 10
I diagrammi di Bode possono essere generati digitando:
bode(F);
quelli polari mediante
nyquist(F);
il luogo delle radici per K' positivo mediante
rlocus(F);
e quello per K' negativo mediante
rlocus(-F);
Trasferendo lo script bode_asymptotic.m contenuto in questo file zip nella cartella corrente o nel path delle funzioni Matlab, si possono tracciare i diagrammi asintotici di Bode digitando
bode_asymptotic(num,den);

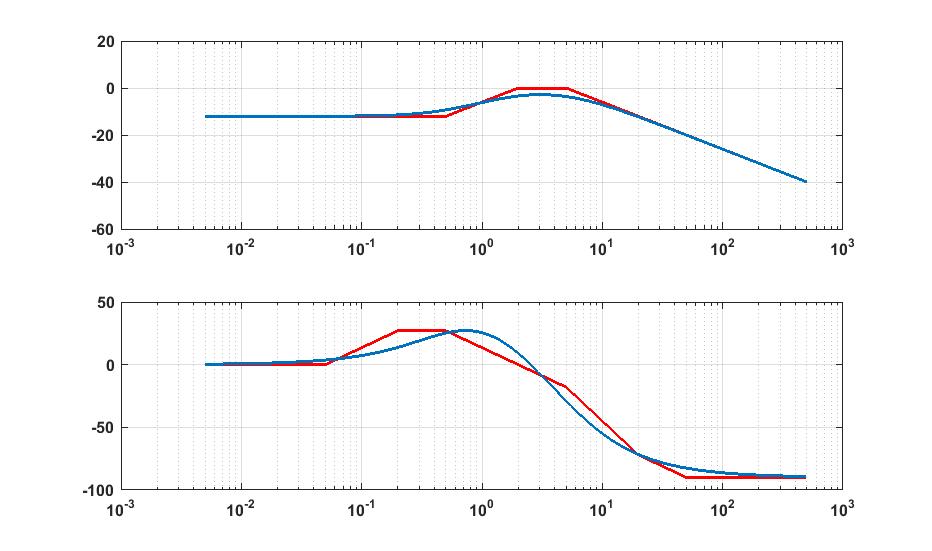

I diagrammi generati da questo script applicato all'esempio qui considerato sono riportati nella figura in basso: in rosso il diagramma asintotico, in blu quello esatto (identico cioè a quello generato col comando bode(F)). Alla prova scritta è richiesto il tracciamento dei diagrammi asintotici (quelli rossi) con l'unica eccezione del caso del termine quadratico con ζ=0 in cui vanno tracciati i diagrammi esatti.
N.B. Lo script bode_asymptotic.m sembra accettare solo funzioni proprie (grado(den)>=grado(num)) e a volte produce dei diagrammi di fase con angoli che differiscono da quelli visti a lezione per un multiplo di 360 gradi (e dunque equivalenti). Il comando bode(F) invece accetta anche funzioni non proprie.
